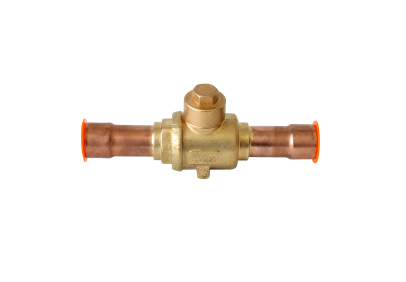

HBV系列球閥
HBV系列球閥可以用于需要手動關斷管路的系統中。球閥在全開的位置能夠保證最大的流通能力和最小的壓降。通過將頂部閥桿和內部球體同時轉動1/4圈來關閉的。伸入閥體內的閥桿可以防止在運行或維修時承壓狀態下泄漏。閥桿上的定位銷可以限制閥桿誤轉動。
聯系我們- 技術參數
- 配件及其他相關產品
- 資料下載
特點
全系列1/4"～3-1/8"產品。
雙向流通，1/4圈從全關到全開的轉動。
適合各種HFC，HCFC冷媒。
內部采用Teflon密封材料，減少泄漏可能，增強了耐磨性能。
流體溫度:-40℃～150℃。
適用環境溫度-40℃～+55℃。
最高工作壓力45bar。
耐液壓強度≥68bar。
可提供UL/CUL認證。
概述
HBV系列球閥是用于冷凍氟利昂系統液管路、吸氣管路和熱氣旁通管路等上手動關斷管路的制冷元件。
工作原理
HBV系列球閥可以用于需要手動關斷管路的系統中。球閥在全開的位置能夠保證最大的流通能力和最小的壓降。通過將頂部閥桿和內部球體同時轉動1/4圈來關閉的。伸入閥體內的閥桿可以防止在運行或維修時承壓狀態下泄漏。閥桿上的定位銷可以限制閥桿誤轉動。

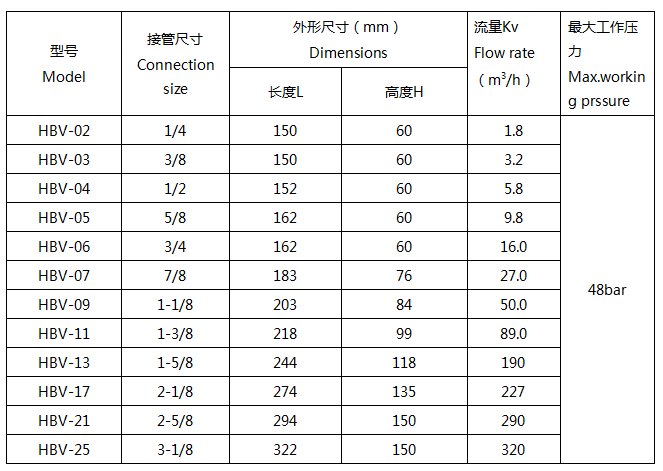

型號和參數
Kv值為閥通過ρ=1000kg/m3, 前后1bar的壓降時的水流量。
注：提供帶檢測閥的球閥，型號后面加A。
